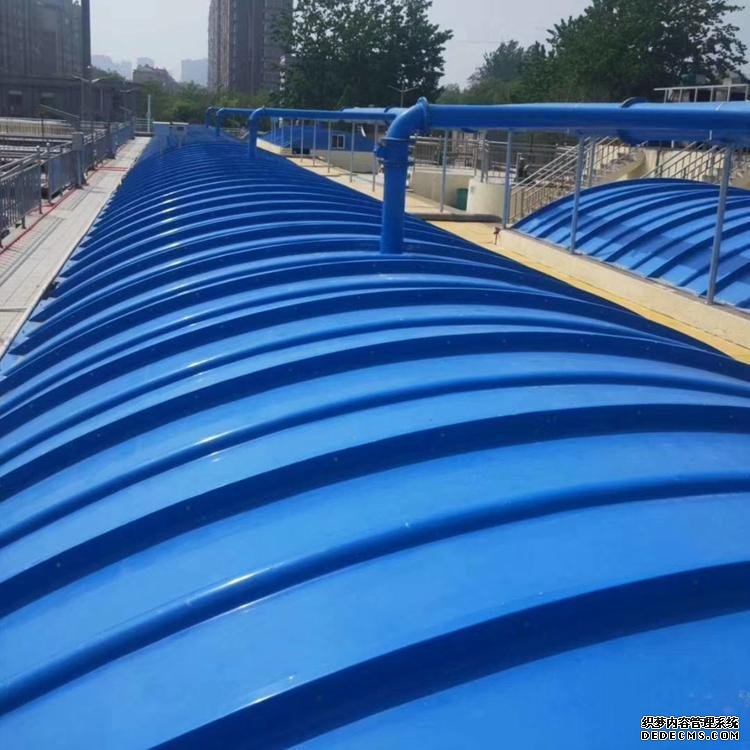

玻璃鋼污水池蓋板材質(zhì)需求及施工工藝



在污水處理設(shè)施中，污水池蓋板的選擇與施工直接影響系統(tǒng)的運(yùn)行效率、安全性和使用壽命。玻璃鋼（FRP，纖維增強(qiáng)塑料）蓋板因其耐腐蝕、輕質(zhì)高強(qiáng)、易維護(hù)等***性，成為污水處理***域的***選方案。本文將從材質(zhì)需求和施工工藝兩方面進(jìn)行詳細(xì)闡述。







 一、玻璃鋼污水池蓋板的材質(zhì)需求

1. 樹脂基體材料

    不飽和聚酯樹脂（UP）：適用于一般腐蝕環(huán)境，成本較低，但耐堿性較差。

    乙烯基酯樹脂（VE）：具有***異的耐酸、堿、溶劑性能，適合高腐蝕性污水環(huán)境（如化工、制藥行業(yè)）。

    環(huán)氧樹脂（EP）：強(qiáng)度高、粘結(jié)性***，常用于對(duì)力學(xué)性能要求較高的場(chǎng)合。

    選擇依據(jù)：需根據(jù)污水成分（pH值、有機(jī)物濃度、溫度等）確定樹脂類型，必要時(shí)通過實(shí)驗(yàn)驗(yàn)證耐腐蝕性。



2. 增強(qiáng)材料

    玻璃纖維：常用無堿玻纖（Eglass）或中堿玻纖（Cglass），前者耐腐蝕性更***，后者成本較低。

    結(jié)構(gòu)形式：采用單向布、雙向布或氈層組合，通過鋪層設(shè)計(jì)實(shí)現(xiàn)強(qiáng)度與重量的平衡。



3. 功能添加劑

    阻燃劑：如氫氧化鋁或溴系阻燃樹脂，滿足防火要求（氧指數(shù)≥26）。

    抗紫外線劑：用于戶外環(huán)境，防止長(zhǎng)期光照導(dǎo)致樹脂老化。

    填料：可添加滑石粉、碳酸鈣等改善耐磨性或降低收縮率。



4. 表面處理與防護(hù)

    蓋板表層需做防滑處理（如磨砂、花紋設(shè)計(jì)），摩擦系數(shù)建議≥0.5。

    邊緣需打磨圓角，避免尖銳棱角造成安全隱患。



5. 力學(xué)性能指標(biāo)

    承載能力：通常需滿足35 kN/m²的均布荷載，可通過有限元分析***化結(jié)構(gòu)。

    剛度要求：撓度≤跨度/200，防止變形影響密封性。



6. 環(huán)保與安全標(biāo)準(zhǔn)

    符合GB/T 130972015《工業(yè)用橡膠板》或JC/T 10282007《玻璃鋼蓋板》標(biāo)準(zhǔn)。

    VOC釋放量需滿足GB 309822020《建筑用墻面涂料中有害物質(zhì)限量》。





 二、玻璃鋼污水池蓋板的施工工藝

1. 前期準(zhǔn)備

    現(xiàn)場(chǎng)勘查：測(cè)量池體尺寸，確認(rèn)蓋板安裝方式（平鋪式、搭接式或卡扣固定）。

    基層處理：清理污水池***部，確保無雜物、油污，混凝土基層含水率≤6%。

    預(yù)埋件安裝：如需固定，提前設(shè)置不銹鋼或熱浸鋅預(yù)埋件，間距控制在1.52 m。



2. 蓋板制作（工廠化生產(chǎn)）

    模具準(zhǔn)備：采用鋼模或木模，表面涂覆脫模劑（如聚乙烯醇溶液）。

    手糊成型工藝：

     1. 涂刷膠衣層（厚度0.30.5 mm，提升耐候性）；

     2. 交替鋪設(shè)玻璃纖維布與樹脂，每層壓實(shí)排除氣泡；

     3. 固化養(yǎng)護(hù)：常溫下24小時(shí)初步固化，72小時(shí)后達(dá)到設(shè)計(jì)強(qiáng)度。

    模壓成型工藝（適用于批量生產(chǎn)）：將預(yù)浸料放入模具，經(jīng)高溫高壓成型。



3. 運(yùn)輸與吊裝

    蓋板邊緣加裝防撞護(hù)角，采用軟吊帶吊裝，避免局部受力過***。

    ***型蓋板需分段運(yùn)輸，現(xiàn)場(chǎng)拼接時(shí)使用專用膠粘劑（如環(huán)氧樹脂膠）。



4. 現(xiàn)場(chǎng)安裝

    定位放線：按圖紙標(biāo)注蓋板位置，誤差≤±5 mm。

    密封處理：蓋板接縫處填充耐腐密封膠（如聚硫密封膠），寬度≥10 mm。

    固定方式：

      螺栓固定：使用不銹鋼膨脹螺栓，扭矩控制在1520 N·m；

      壓條固定：鋁合金或PVC壓條配合自攻螺釘，間距≤1 m。

    開孔與附件：預(yù)留管道孔洞時(shí)，切割邊緣需打磨并涂覆防腐層。



5. 驗(yàn)收與調(diào)試

    外觀檢查：無裂紋、分層、氣泡，顏色均勻。

    承載測(cè)試：施加1.5倍設(shè)計(jì)荷載，持荷30分鐘無***變形。

    密閉性測(cè)試：噴灑清水模擬雨水，觀察是否滲漏。



6. 后期維護(hù)

    定期清潔表面沉積物，避免長(zhǎng)期積水。

    每2年檢查樹脂層是否老化，必要時(shí)重新涂覆防護(hù)層。







 三、常見問題與解決方案

 問題1：蓋板長(zhǎng)期使用后發(fā)黃

   原因：紫外線導(dǎo)致樹脂降解。

   對(duì)策：選用耐候性膠衣層，或加裝遮陽棚。



 問題2：接縫處開裂

   原因：熱脹冷縮或基層沉降。

   對(duì)策：采用柔性密封膠，預(yù)留伸縮縫（寬度58 mm）。



 問題3：異味泄漏

   原因：密封不嚴(yán)或蓋板開孔未封閉。

   對(duì)策：增加負(fù)壓收集系統(tǒng)，將廢氣引入除臭裝置。







 四、總結(jié)

玻璃鋼污水池蓋板的應(yīng)用需綜合考慮材質(zhì)耐腐蝕性、結(jié)構(gòu)安全性和施工可行性。通過科學(xué)選材（如乙烯基酯樹脂+無堿玻纖）、規(guī)范施工（從基層處理到密封驗(yàn)收），可顯著提升污水處理系統(tǒng)的穩(wěn)定性和經(jīng)濟(jì)性。未來發(fā)展趨勢(shì)包括：

1. 納米改性樹脂提升耐溫性（可達(dá)120℃以上）；

2. 智能蓋板集成傳感器，實(shí)時(shí)監(jiān)測(cè)氣體濃度；

3. 模塊化設(shè)計(jì)便于快速拆裝維護(hù)。
